再生可能エネルギー分野を切拓く!小水力発電×除塵

無動力で農業用水のゴミ問題を解決するJJSシリーズ!

小水力発電の採算性向上に、JJSシリーズ3つの利点!

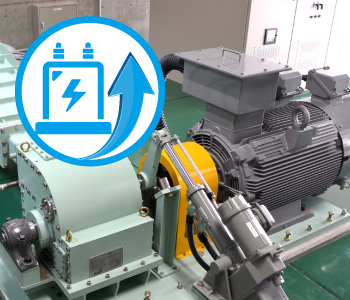

発電量大幅UP!
❶ 発電量大幅UP!
除塵機の閉塞が極めて少なく、継続的に取水が可能になるとともに、水車のトラブル減少により、水車稼働率が大きく向上し、発電量が大幅に増加します。

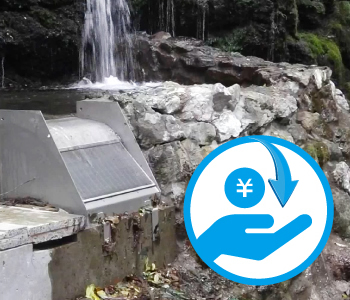

❷ ランニングコスト削減!
高い塵芥除去能力により落ち葉や流木等のゴミの流入を大幅に抑制します。ゴミに起因する水車や農業用水路の清掃負担を大幅に軽減し、水車の修理費を大幅に削減します。
除塵機の取水部分が閉塞しにくい構造の為、清掃頻度が少なく清掃方法も簡単です。
また、可動部が無いので、除塵機の故障は極めて稀です。
ランニングコスト削減
設置が容易
❸ 設置が容易!
除塵機の可動部が無く無動力の為、設置場所への電源の引込工事が不要です。
また、据付工事が容易で、工期短縮が可能です。
用途に合わせた
3つのJJSをご紹介します!

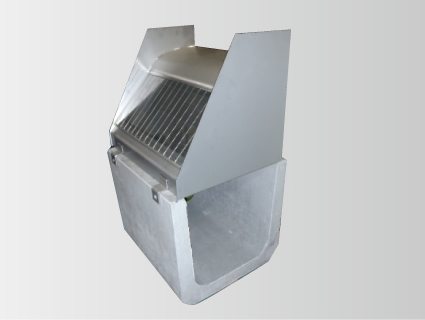

JJS-A

無動力・無電源除塵

無動力・無電源除塵JJS-A

安定した取水量の確保と
設置・運営のローコストを実現!

余剰水がスクリーンの塵芥を洗い流し、
清掃頻度を低減

推奨設置場所

●河川からの分水路
●落差工

カタログダウンロードはこちら
型      式 JJS‐A‐10LA JJS‐A‐50LA
取水能力 0.01 [㎥/s] 0.05 [㎥/s]
適応流速 1.6 [m/s]以下
材      質 SUS304
質      量 約42 [kg] 約112 [kg]
寒冷地では冬期に取水部が凍結する可能性があります。
本製品にU字溝は含まれません。
製品仕様は予告なしに変更することがあります。
※その他の製品仕様につきましては別途ご相談ください。

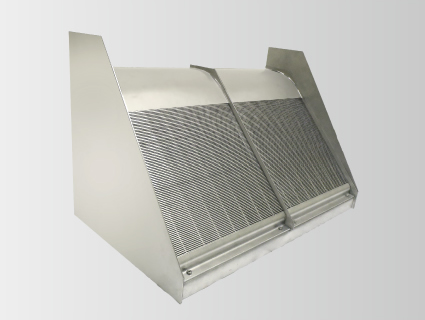

無動力・無電源除塵JJS-A

河川に設置し設備を簡素化!

河川にJJS を設置することでヘッドタンクまでの
設備を簡素化できる

推奨設置場所

●河川の堰堤

カタログダウンロードはこちら
型      式 JJS‐A‐100LA JJS‐A‐200LA JJS‐A‐500LA
取水能力 0.1 [㎥/s] 0.2 [㎥/s] 0.5 [㎥/s]
適応流速 2.0 [m/s]以下
材      質 SUS304
質      量 約180 [kg] 約345 [kg] 約840 [kg]
寒冷地では冬期に取水部が凍結する可能性があります。
製品仕様は予告なしに変更することがあります。
※その他の製品仕様につきましては別途ご相談ください。

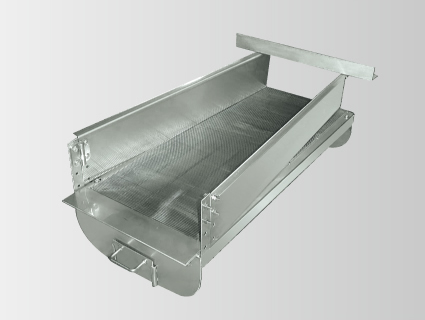

JJS-B

無動力・無電源除塵

無動力・無電源除塵JJS-B

既存水路等からの取水を実現!

フラットな構造であるため低落差の所で設置可能

推奨設置場所

●河川からの分水路
●水路

特開2016-148136

カタログダウンロードはこちら
型      式 JJS‐B‐100LA
取水能力 0.1 [㎥/s]
適応流速 2.0 [m/s]以下
材      質 SUS304
質      量 約50 [kg]
水路状況によって、清掃頻度が多くなる可能性があります。
寒冷地では冬期に取水部が凍結する可能性があります。
製品仕様は予告なしに変更することがあります。
※その他の製品仕様につきましては別途ご相談ください。

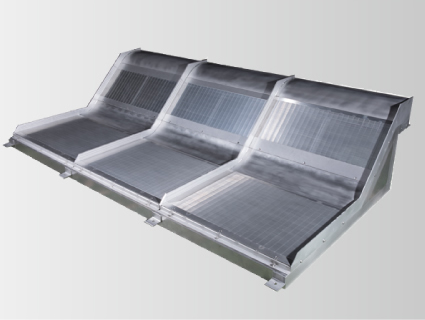

JJS-C

無動力・無電源除塵

無動力・無電源除塵JJS-C

全量取水で発電出力UP!

2つの角度のスクリーンから全量取水
水車のガイドベーンやバルブの閉動作と組合わせる事で
逆流洗浄機能を発揮

推奨設置場所

●河川からの分水路
●落差工

特願2017-251323

カタログダウンロードはこちら
型      式 JJS-C-100LA JJS-C-200LA JJS-C-500LA
取水能力 0.1 [㎥/s] 0.2 [㎥/s] 0.5 [㎥/s]
適応流速 2.0 [m/s]以下
材      質 SUS304
質      量 約117 [kg] 約234 [kg] 約585 [kg]
寒冷地では冬期に取水部が凍結する可能性があります。
製品仕様は予告なしに変更することがあります。
※その他の製品仕様につきましては別途ご相談ください。
納入実績
安定した取水量の確保で、安定した発電!容易なメンテナンスで管理もラクラク!
JJSの性能が発揮されている現場をご紹介します。

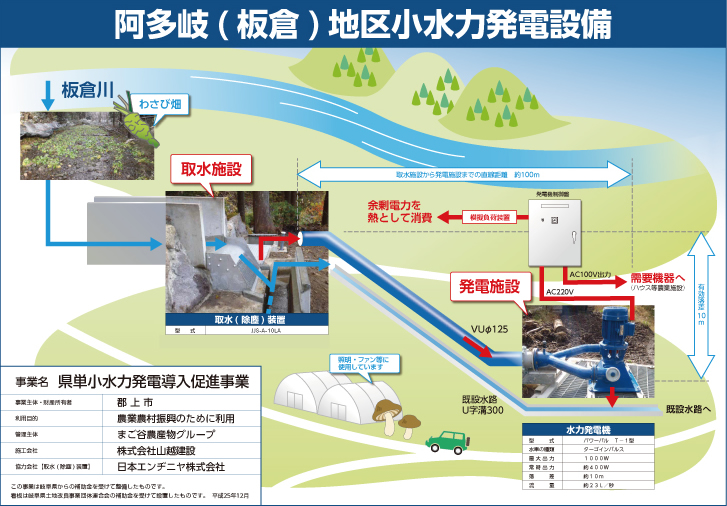

阿多岐(板倉地区)小水力発電設備(JJS-A
阿多岐(板倉地区)小水力発電設備(JJS-A)

阿多岐(板倉地区)小水力発電設備(JJS-A)

事業概要

事業名 県単小水力発電導入促進事業
事業者名 郡上市
利用目的 農業農村振興のために利用
設備概要 使用水量            17L/s
最大有効落差   10m
最大出力            1000W
水車 クロスフロー水車
取水(除塵) 装置 JJS-A
設置年 2014年
平成29年度 米子北の沢用水発電所水車等実証モデル事業(JJS-C
平成29年度 米子北の沢用水発電所水車等実証モデル事業(JJS-C)

平成29年度 米子北の沢用水発電所水車等実証モデル事業(JJS-C)

事業概要

事業名 平成29年度 米子北の沢用水発電所水車等実証モデル事業
事業者名 株式会社藤巻建設
利用目的 売電
設備概要 使用水量            0.43㎥ /s
最大有効落差   36.54m
最大出力            115kw
水車 横軸クロスフロー水車
取水(除塵) 装置 JJS-C
設置年 2018年
その他実績
岡山県西粟倉村JJS-C-200LA   長野県須坂市JJS-C-100LA   静岡県某所JJS-A-50LA

岡山県西粟倉村

JJS-C-200LA 2台

取水能力:400L/s (1台あたり 200L/s)

利用目的:買電
設置年:2020年



長野県須坂市

JJS-C-100LA

取水能力:100L/s

利用目的:買電
設置年:2020年



静岡県某所

JJS-A-50LA 2台

取水能力:90L/s (1台あたり 45L/s)

利用目的:買電
設置年:2020年
※特殊仕様


奈良県某ゴルフ場JJS-A-50LA   長野県栄村JJS-B   岐阜県郡上市JJS-A-10LA

奈良県某ゴルフ場

JJS-A-50LA

取水能力:50L/s

利用目的:散水
設置年:2019年



長野県栄村

JJS-B

取水能力:50L/s

利用目的:発電(自家消費)
発電出力:800~1500W
設置年:2014年



岐阜県郡上市

JJS-A-10LA

取水能力:10L/s

利用目的:農業用水
設置年:2017年
